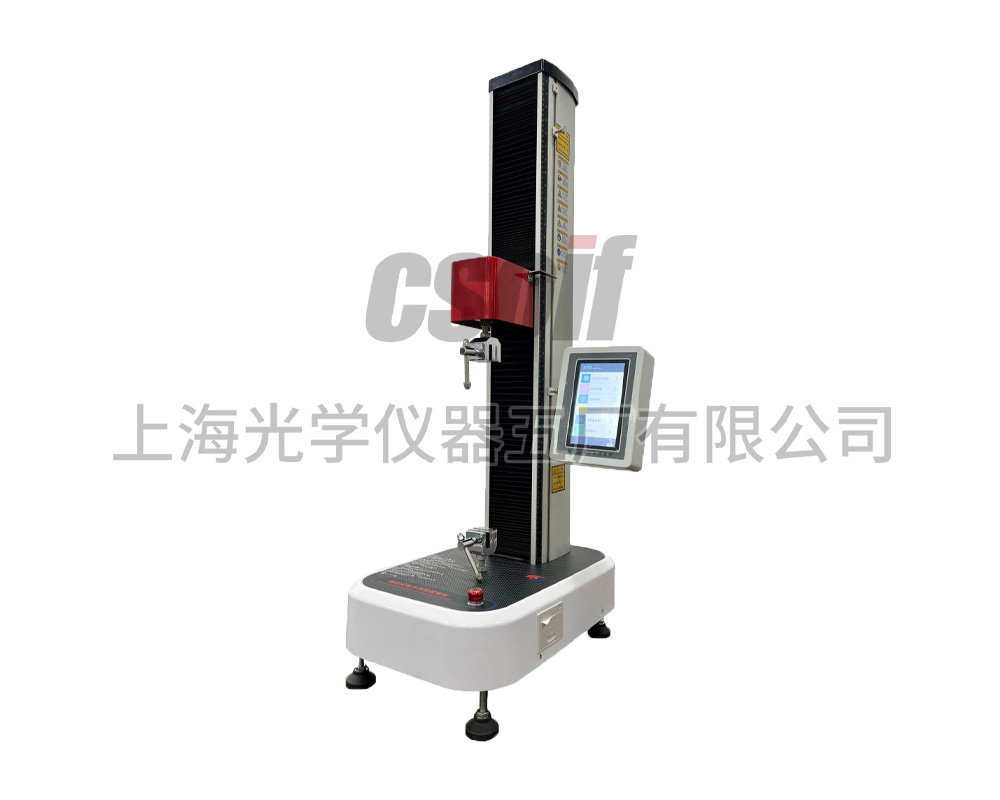

SGD1000系列微控式電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機，主機及輔具的設計借鑒了國際上的先進技術，外形美觀，操作方便，性能穩定可靠，采用采用高精度步進電機及驅動器，經減速后帶動絲杠副進行加載，完成試樣的拉伸、壓縮、彎曲、剪切、剝離、撕裂等多種力學性能試驗，適用于塑料薄膜、復合膜、軟質包裝材料、膠粘劑、膠粘帶、不干膠、橡膠、紙張、包裝帶等產品的力學材料性能驗證測試，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、主要技術指標：
技術參數 | |||||||
型號 | SGD1501 | SGD1102 | SGD1202 | SGD1502 | SGD1103 | SGD1203 | SGD1503 |
最大試驗力 | 50N | 100N | 200N | 500N | 1000N | 2000N | 5000N |
試驗機級別 | 1級 | ||||||
試驗力測量范圍 | 2%--100%FS | ||||||
試驗力示值相對誤差 | 優于示值±1% | ||||||
力值分辨率 | 1/250000 | ||||||
位移分辨力 | 分辨率高于5um（0.005mm） | ||||||
試驗速度范圍 | 0.1—500mm/min,無級調速 | ||||||
速度控制精度 | 優于±0.5% | ||||||
變形準確度 | 優于±0.1% | ||||||
橫梁速度相對誤差 | 設定值的±1%以內 | ||||||
橫梁最大行程 | 650mm（含夾具）（可定制） | ||||||
壓盤最大直徑 | 80mm | ||||||
主機尺寸 | 580×500×1180mm | ||||||
電源 | 單相,220V±10%,50Hz；400w | ||||||
主機重量 | 約50 kg | 約55KG | |||||
工作環境 | 室溫—35℃,相對濕度不超過80% | ||||||
三、方案描述
1 主機
1.1主機采用高鋼度雙立柱單絲桿單臂式結構，外形美觀；
1.2 采用高精度滾珠絲杠，傳動高效平穩；
1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；
1.4 采用高精度步進電機及驅動系統，確保傳動平穩，控制精準；
1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響；
1.7熱敏打印機**使用，不用更換色帶，微型打印接口中、英文測試報告打印，打印測試數據、日期，內部時鐘萬年歷，無需每次設置。
2 控制系統
2.1 包括負荷測量、位移測量及變形測量系統

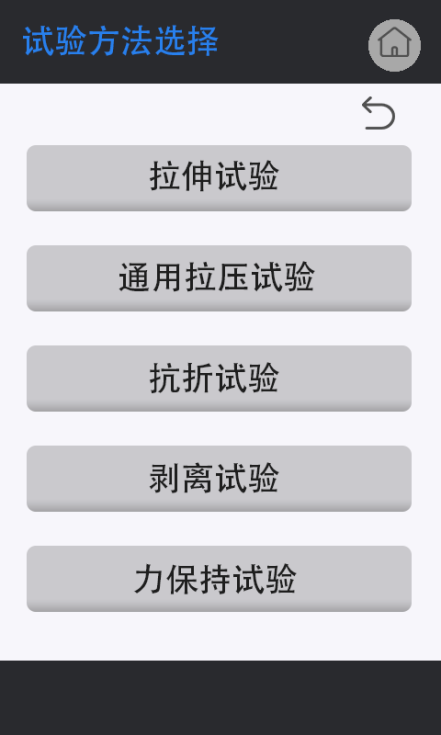

（多種試驗方法可選擇）

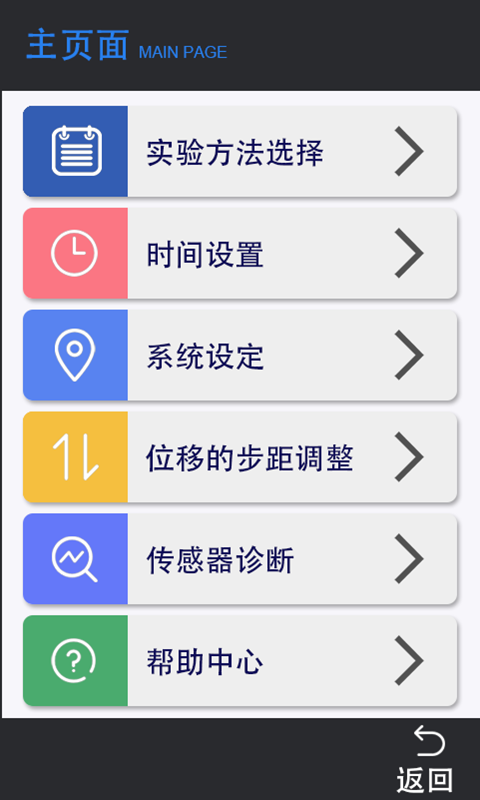

2.2 大屏觸摸幕液晶屏實時顯示控制參數及測量結果
2.3 具有過載保護等功能
2.4 具有定力、定變形、定位移等功能
2.5試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）
2.6具有程控和機械兩級限位保護
2.7具有恒力、恒位移等功能
四、產品配置
1、雙立柱單絲桿結構試驗機主機(單臂式結構)
2、高精度步進電機及驅動器 （雷賽）
3、美國高精度負荷傳感器 （科爾）
4、精密滾珠絲杠副 （C5）
5、減速系統（圓弧齒同步帶傳動）
6、光電編碼器（2000線）
7、觸摸大液晶顯示屏數字控制系統（7英寸）
8、熱敏打印機
9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
10、對夾夾具；（鋁合金網紋或波紋可選）
11、壓縮輔具；（電鍍壓盤φ80mm）
